NV400B

用户手册



恭喜您购买的这个高质量的夜视装置。使用此设备来查看你周围的环境，在低光条件下或甚至在完全黑暗的内置红外灯。你甚至可以拍摄照片和录像使用的装置，可以存储在一个微型的 SD 卡上。这种装置还可以用于在白天拍照片与视频。使用所提供 A / V 电缆在电视上查看您的图像或将图像下载到您的计算机使用所提供的 USB 电缆。此外包括颈带和方便的存储袋。

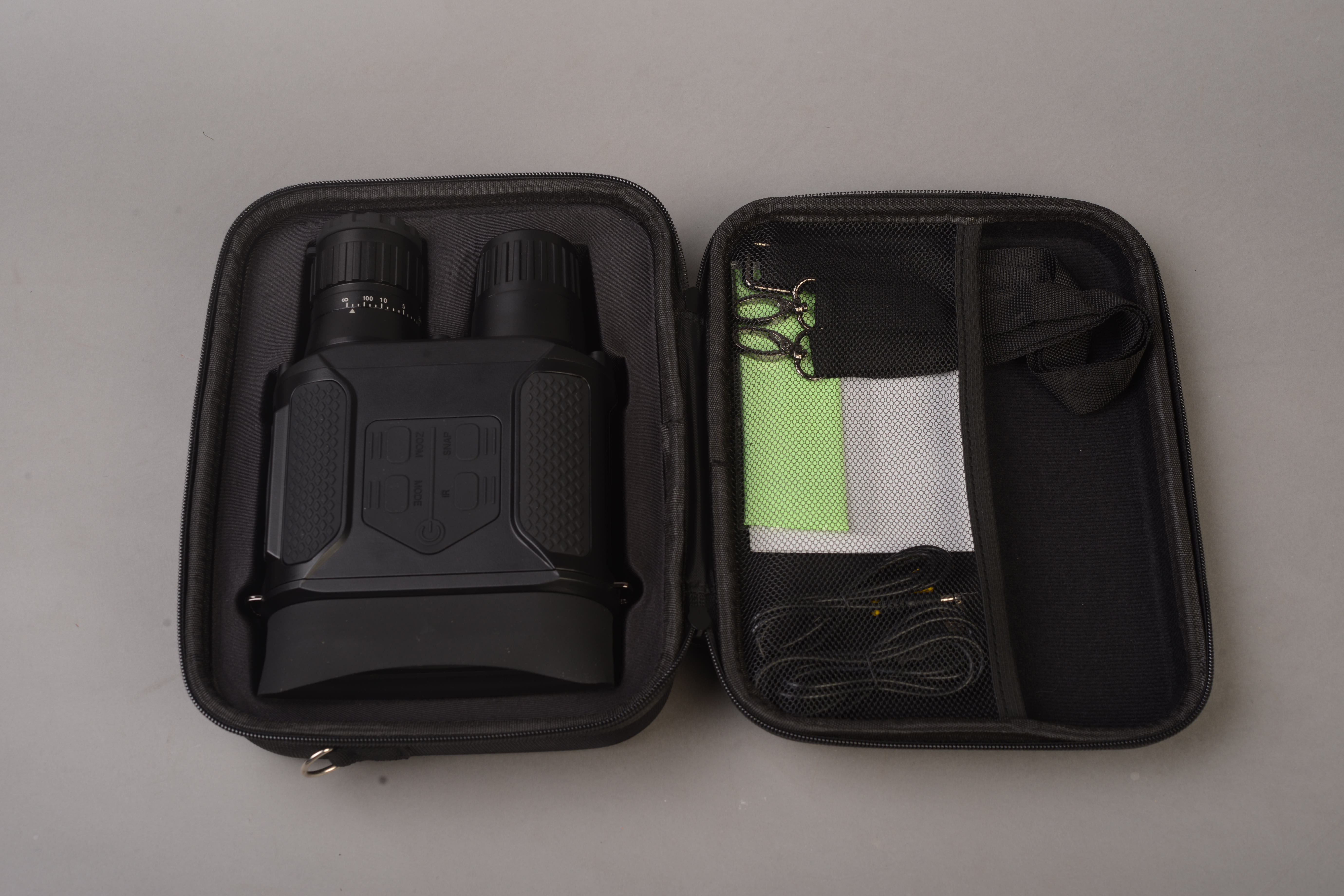

配件

夜视装置

Usb 数据线

A / V 电缆

颈带

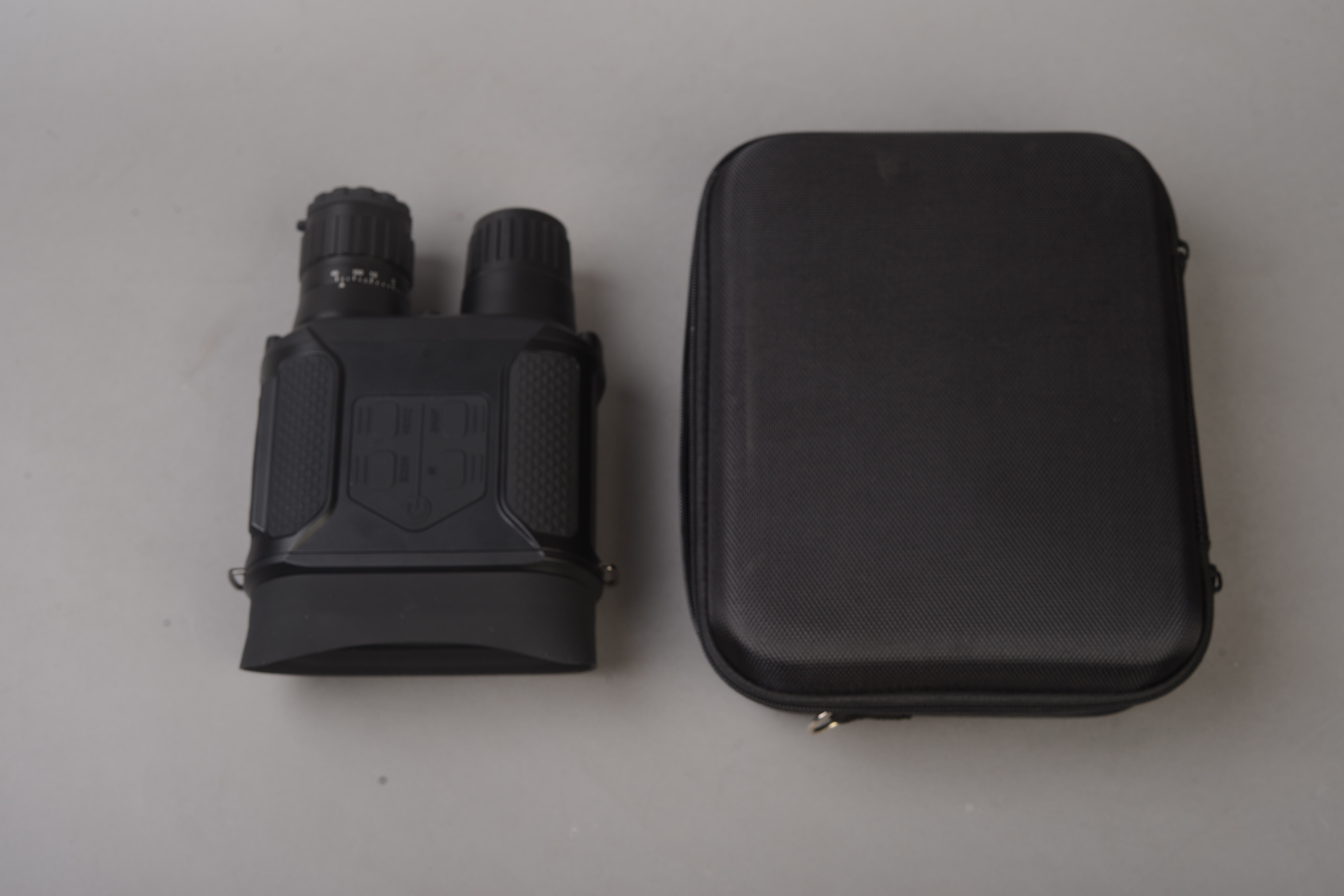

存储袋

用户手册



在视图









图 1



部分 overview(Fig.1)

1.红外滤光帽 9.Snap 按钮

2.目的集中 10.Zoon 按钮

3.USB 端口 11.红外照明灯

4.A/V 出 12 眼.

5.Micro-SD 卡插槽 13.电池盒

6.Mode 按钮 14.三脚架适配器

7.开/关按钮 15.电池盒

8.IR 按钮

电池安装



打开电池盒s和安装4美国电池每个正在确保按照电池盒内的极性标记。

合上电池盖。



插入/删除 SD 卡

微型 SD 卡插入微型 SD 卡端口和推直到其锁定到位。

若要删除已安装的微型 SD 卡，请按微型 SD 卡内，将其释放。

存储容量： 建议 4 GB 到 32 GB

注意： 该设备将显示图标""如果微型 sd 存储卡未安装。

使用说明



打开电源： 按下电源按钮仍为关于 4seconds 开始夜视设备。

拍张照片： 按 [模式] 按钮并选择捕获照片模式。图标

将出现在屏幕的右上角。按下 [快照] 按钮拍照。

以视频： 按 [模式] 按钮，然后选择视频模式。图标将显示在屏幕的右上角。按下 [快照] 按钮来开始录制视频，然后按 [快照] 按钮再次以停止录制。

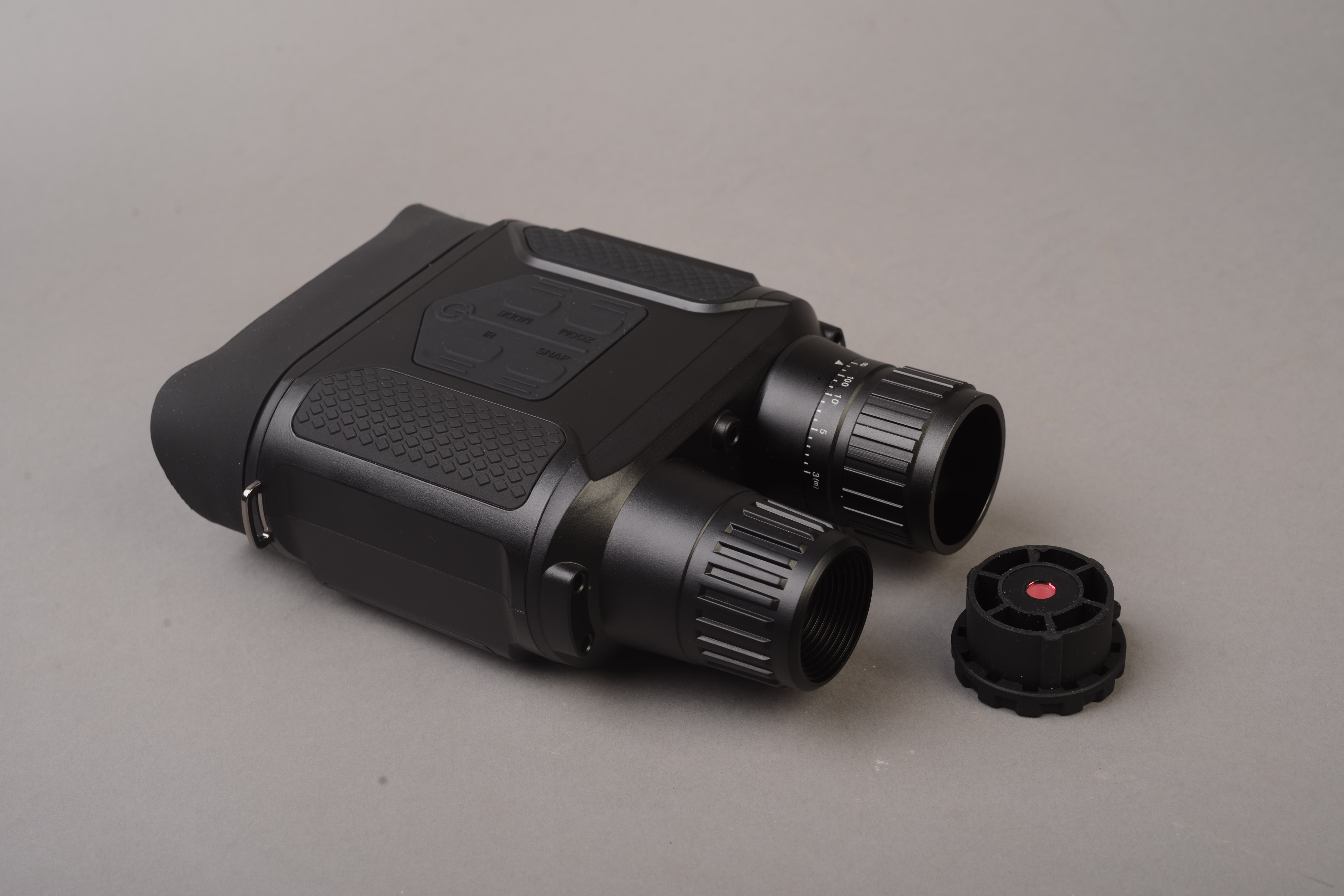

注意： 当在明亮的条件下，请盖上物镜与附加红外-筛选器 章。当在黑暗条件下使用的设备，请移除红外-滤波器章

看着存储视频和照片： 按下 [模式] 按钮并选择播放模式。你可能然后切换通过你保存的照片/视频缩放/眼按钮。

删除存储视频和照片： 在播放模式下，按 [红外] 按钮。你会给出的选项删除 您正在查看的图像 从微型 SD 卡。使用 [对齐] / [缩放] 按钮，选择 [是] 或 [否]，然后按 [IR] 可删除该图像。













关闭夜视设备



按下的电源按钮大约 3 秒钟以关闭夜视设备。



聚焦图像



目标对象您想要查看和打开对象聚焦环位于正下方物镜直到屏幕上的图像来自清晰。





关键功能

【 。模式】	视频 / 图片 / 回放 在【 。玩】【 。安装程序】模式： 起
【 。对齐】	在视频模式下： 新闻采取视频。要停止录制,请按这个按钮。 在照片的捕获模式： 记者拍照。 在播放模式下： 播放和停止视频 在【 。播放】 【安装程序】模式： OK
【 。缩放】	在视频模式下： 按可缩小。 在照片的捕获模式： 新闻要缩小。 在播放模式下： 按到入【 。播放】模式。新闻 【缩放】再次进入【设置】模式。新闻【缩放】再次退出。
【 。红外】	在视频/照片模式： 按可打开红外灯。与每个额外的点击，红外亮度会增加。 在播放模式下： 按选择的视频和图片。 在【 。玩】【 。安装程序】模式： 下来



液晶显示的信息。

在视频模式下屏幕显示



1	强度 b从 1 到红外的正确性在使用电池时 3 强度的红外亮度从 1 到 5 时插上 USB 电源。
2	缩放
3	电池电源
4	记录标记
5	你是在录制模式下的图标
6	录制时间



照片模式中的屏幕显示





1	强度 b从 1 到红外的正确性在使用电池时 3 强度的红外亮度从 1 到 5 时插上 USB 电源。
2	缩放
3	电池电源
4	你是在照片模式的图标



在屏幕显示 【回放模式】 模式
